Guia de cobre de alta pureza: classes, métodos de produção, aplicações e dicas de compra
Um gerente de compras comparou recentemente duas cotações de cobre 4N e descobriu que um fornecedor cobrava quase metade do preço do outro. Ambos os materiais tinham 99,99% de cobre em pureza metálica, mas o lote mais barato foi refundido a partir de laminados convencionais em atmosfera não controlada, enquanto o outro foi fundido a vácuo com fundição controlada. No papel, as notas eram idênticas. Numa câmara de pulverização catódica ou num forno de brasagem a vácuo, o comportamento não era o mesmo.
O cobre de alta pureza não é um produto único. É um conjunto de especificações mensuráveis: pureza metálica, teor de oxigênio, limites de impurezas residuais e histórico do processo. Esses parâmetros decidem se o cobre funciona na deposição de semicondutores, componentes de radiofrequência, monitores de tela plana ou conectores de alta corrente. Compreender como eles se conectam ajuda você a comprar a qualidade certa, testar as propriedades certas e evitar um lote com falha.
A maioria dos erros de fornecimento vem do tratamento da pureza como um número. Um certificado de usina que diz 99,99% de cobre é apenas o ponto de partida. As questões que se seguem são mais importantes: Como o cobre foi fundido? Qual é o nível de oxigênio? A estrutura do grão é consistente o suficiente para o seu processo? Este guia aborda essas questões na mesma ordem que um engenheiro de qualidade deve fazer.
O que é considerado cobre de alta pureza
A indústria usa a notação “N” para descrever a pureza do cobre. O número antes de N representa o número de noves no conteúdo de cobre. O cobre 4N é 99,99% cobre e 5N é 99,999%. A tabela abaixo resume as notas importantes na fabricação de eletrônicos.
| Nota | Conteúdo de cobre | Impurezas totais máximas | Característica de oxigênio | Aplicações típicas |
|---|---|---|---|---|
| 3N | 99,9% | cerca de 1000 ppm | Não é rigidamente controlado | Barramentos, cabos, condutores gerais |
| 4N OFHC | 99,99% | cerca de 100 ppm | Abaixo de 5 ppm | Componentes de RF, alvos de pulverização catódica, fio de brasagem |
| 5N | 99,999% | cerca de 10 ppm | Controlado | Alvos PVD de precisão, ligação de fios de alta qualidade |
| 6N | 99,9999% | cerca de 1 ppm | Fortemente controlado | Interconexões de semicondutores, deposição avançada |
As duas últimas colunas merecem atenção especial. O teor de oxigênio e a distribuição de impurezas costumam ser a diferença real entre dois materiais com o mesmo grau nominal. Na prática, o cobre 5N de uma fonte fundida a vácuo pode superar o cobre 6N de uma linha mal controlada em um processo de deposição de filme, porque o tipo de defeito e a distribuição são tão importantes quanto a contagem total de impurezas.
Por que 4N sozinho não é suficiente
Um certificado 4N declara apenas pureza metálica. O cobre que contém 99,99% de cobre ainda pode reter oxigênio significativo se for derretido e fundido sem proteção a vácuo. Durante a brasagem a vácuo ou pulverização catódica, esse oxigênio forma inclusões ou vazios que aparecem como defeitos do filme. O cobre de alta condutividade sem oxigênio acrescenta um segundo requisito: o oxigênio geralmente é mantido abaixo de 5 ppm. Para aplicações de filme fino e vácuo, o limite de oxigênio geralmente é mais importante do que a diferença entre 4N e 5N.
Razão de resistividade residual como impressão digital do processo
A razão de resistividade residual, ou RRR, é a razão entre a resistividade da temperatura ambiente e a resistividade próxima do zero absoluto. Reflete os efeitos combinados de impurezas e defeitos cristalinos. O cobre recozido de alta pureza normalmente apresenta valores RRR de 150 a 250, enquanto os graus especiais para aceleradores de partículas e ímãs de precisão podem chegar a 500 ou mais. O RRR é útil porque é comportamental e não analítico: ele captura o estado final do cobre após fusão, fundição e recozimento, portanto, duas barras com relatórios GDMS idênticos ainda podem diferir no RRR. Quando um fornecedor não pode fornecer dados de RRR, esse é um motivo legítimo para solicitar mais detalhes antes de se comprometer.
Como o cobre de alta pureza é produzido
A produção começa com cátodo de cobre refinado eletroliticamente, que já possui cerca de 99,99% de pureza. Alcançar 5N ou 6N exige etapas adicionais: fusão a vácuo e desgaseificação para remover impurezas voláteis, fundição controlada para evitar segregação e trabalho limpo mais recozimento para evitar recontaminação.
Onde as impurezas sobrevivem no processo
Ferro, enxofre, fósforo e prata podem permanecer em pequenas quantidades após o refino eletrolítico, e oxigênio ou nitrogênio podem ser reintroduzidos durante a fusão se a atmosfera do forno não for controlada. Cada impureza age de maneira diferente: o oxigênio reduz a condutividade e cria oxidação interna, o fósforo altera o comportamento de recristalização e as partículas de ferro causam defeitos superficiais nos filmes depositados. O controle do processo, portanto, determina mais a qualidade do produto final do que apenas o ensaio final.
Total de impurezas permitidas por tipos típicos de cobre de alta pureza
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
A diferença entre 99,9% e 99,9999% parece pequena no papel, mas permitiu que as impurezas caíssem de 1.000 ppm para 1 ppm.
A fusão a vácuo remove zinco, chumbo, bismuto e outros elementos voláteis que de outra forma permaneceriam como inclusões discretas. Também protege o fundido do oxigênio e do nitrogênio, que são as fontes mais comuns de recontaminação. Após a fusão, o cobre é fundido na forma de tarugo ou lingote usando técnicas que reduzem as cavidades de contração e a segregação, e a subsequente laminação ou forjamento é programada para que as impurezas não retornem das superfícies das ferramentas.
Para uma primeira avaliação, um certificado lingote de cobre de alta pureza é o formato mais prático. Um lingote pode ser rastreado até um fundido específico, amostrado para testes independentes e, em seguida, laminado ou extrudado de acordo com suas próprias necessidades, o que lhe dá controle em vez de depender de um estoque genérico de depósito.
Fabricante de lingotes de cobre no atacado, empresa de lingotes de cobre - Ningbo Chuangrun New M Ningbo Chuangrun é fabricante de lingotes de cobre e empresa de lingotes de cobre, nossos lingotes de cobre são projetados para aplicações de precisão, atendem... Ver Produto → Onde é necessário cobre de alta pureza
O real impacto da pureza do cobre aparece na fase de aplicação. Na metalização de interconexão de semicondutores, o cobre substituiu o alumínio porque sua menor resistividade melhora a velocidade de comutação e reduz o consumo de energia. Os alvos de pulverização catódica usados para deposição física de vapor exigem um controle rígido de pureza porque as impurezas no alvo são transferidas para o filme em crescimento e se tornam defeitos do dispositivo.
A mesma lógica se aplica a cavidades de radiofrequência, guias de onda e dispositivos eletrônicos a vácuo. O cobre com baixo teor de oxigênio e alto RRR mantém baixa a resistência das superfícies internas, o que se traduz diretamente em menos aquecimento e menos perdas de sinal em alta frequência.
Três mercados que definem a especificação
- Fabricação de semicondutores normalmente especifica 5N ou superior para processos de interconexão e camada de barreira, onde a contaminação metálica afeta diretamente o rendimento.
- Tela plana e energia solar a produção geralmente usa alvos de cobre de 4N a 5N para camadas condutoras transparentes e deposição de pilha de eletrodos.
- Novos sistemas de energia , incluindo conjuntos de baterias EV e infraestrutura de carregamento de alta corrente, contam com condutividade consistente e resistência de contato estável em barramentos, conectores e módulos.
Em cada um destes casos, o comprador não compra cobre como mercadoria. Eles estão adquirindo previsibilidade: a mesma pureza, estrutura de grãos e resposta de processamento lote após lote. Se você estiver qualificando material para deposição, um alvo de pulverização catódica de cobre com dados documentados de pureza, densidade e tamanho de grão é a unidade de avaliação correta, pois testa o material em condições reais de processo.

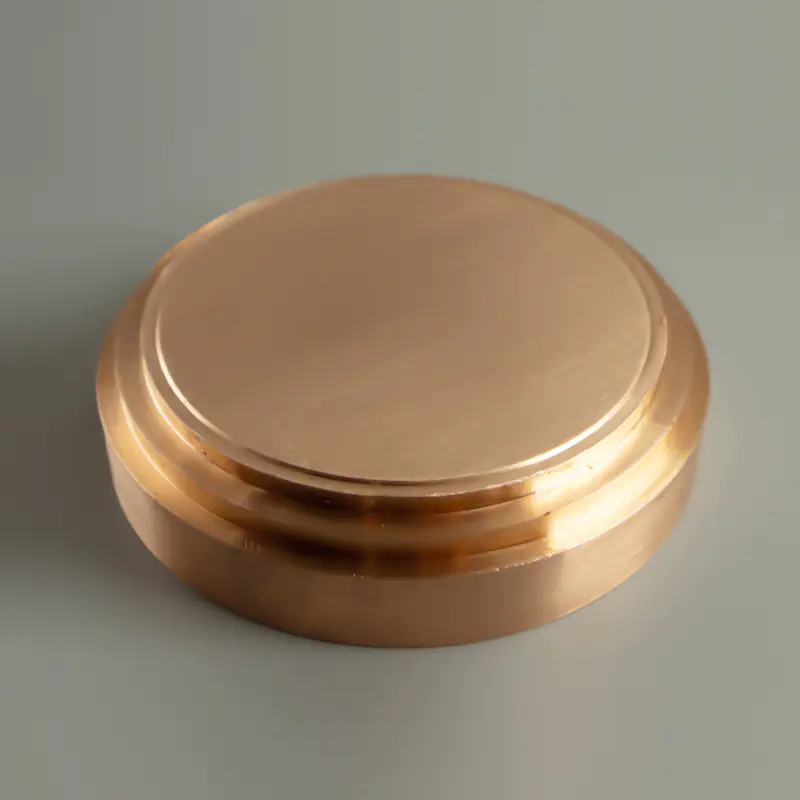

Fabricante de alvo de cobre no atacado, empresa de alvo de cobre - Ningbo Chuangrun Novo Ningbo Chuangrun é fabricante de alvos de cobre e empresa de alvos de cobre, nossos alvos de cobre são projetados para aplicações de precisão, me... Ver Produto → O que verificar antes de comprar cobre de alta pureza
Documentos de inspeção e métodos de teste
Procure resultados quantitativos, não um rótulo. As impurezas metálicas devem ser reportadas por espectrometria de massa de descarga luminosa (GDMS) ou análise ICP-MS com valores em partes por milhão para cada elemento. O oxigênio e o nitrogênio devem ser medidos separadamente com analisadores de combustão ou de fusão de gás inerte, porque as impurezas gasosas se comportam de maneira diferente das metálicas e exigem um método de teste diferente.
Rastreabilidade do lote e histórico do processo
Cada lingote, haste, tubo ou alvo deve fazer referência aos seus números de fusão e fundição. A rastreabilidade é importante quando um processo posterior falha: o relatório da usinagem é a primeira evidência que você apresentará para entender se o material, a ferramenta ou o processo estão com defeito. Fornecedores que operam sob ISO9001 e IATF16949 geralmente mantêm esta documentação como prática padrão.
Condição mecânica e forma
Solicite propriedades recozidas ou trabalhadas dependendo do seu próximo processo. Dureza, tamanho de grão e tensão interna afetam o comportamento de usinagem e o desempenho final da peça. O formato é igualmente prático: um barra de cobre adapta-se à produção baseada em usinagem, enquanto os formatos de placas, tubos e alvos cobrem a maioria das outras rotas.
Fabricante de haste de cobre no atacado, empresa de haste de cobre - Ningbo Chuangrun New Mater Ningbo Chuangrun é fabricante de barras de cobre e empresa de barras de cobre, nossas barras de cobre são projetadas para aplicações de precisão, atendem aos ... Ver Produto → Embalagem e armazenamento
Não subestime a embalagem também. O cobre de alta pureza oxida lentamente à temperatura ambiente em ar úmido, tornando a superfície marrom e formando filmes não condutores. Os fornecedores que enviam em embalagens seladas com purga de nitrogênio ou em embalagens metálicas com dessecante mostram que entendem o material. Se uma vareta ou alvo chegar com óxidos visíveis, o histórico de armazenamento já é suspeito.
Comprar de um produtor que controla purificação, fusão, fundição e processamento em uma única instalação reduz o tempo de qualificação e mantém a consistência do lote sob o mesmo teto. A Ningbo Chuangrun New Materials opera cinco locais de produção e cobre toda a cadeia internamente, o que dá aos clientes um único ponto de responsabilidade pela pureza desde o fundido até a forma final e uma comunicação mais simples quando as especificações mudam.
Perguntas frequentes
O cobre 4N é igual ao cobre sem oxigênio?
O nº 4N refere-se à pureza metálica de 99,99%. Livre de oxigênio é uma restrição separada no conteúdo de oxigênio. A combinação comum é o cobre OFHC, que é 99,99% puro e essencialmente livre de oxigênio.
Quais métodos de teste confirmam a pureza do cobre?
A combinação mais confiável é GDMS ou ICP-MS para impurezas metálicas e análise de fusão de gás inerte para oxigênio, nitrogênio e hidrogênio. Um relatório útil lista cada elemento em partes por milhão em vez de mostrar apenas um número de pureza total.
Toda aplicação precisa de cobre 6N?
Não. Uma pureza mais elevada aumenta os custos e aumenta a dificuldade de processamento. A maioria dos componentes eletrônicos funciona com graus 4N ou 5N; 6N é reservado para os semicondutores mais sensíveis e aplicações de deposição avançadas, onde uma única impureza de partes por milhão pode alterar o desempenho do dispositivo.
Por que dois lotes do mesmo teor nominal se comportaram de maneira diferente em nosso processo?
As causas prováveis são diferenças no teor de oxigênio, estrutura do grão ou tensão interna de trabalho e recozimento anteriores. Dois materiais 4N podem se comportar de maneira diferente se um foi fundido a vácuo e o outro não, razão pela qual o histórico do processo merece tanta atenção quanto o certificado de pureza.
Por que o cobre de alta pureza é mais caro que o cobre padrão?
A diferença de preço vem de equipamentos, energia e verificação. A fusão a vácuo, a fundição controlada, os testes analíticos de alta resolução e os rendimentos mais restritos agregam custos. Maior pureza também significa menor tolerância a refugos ou desvios de processo, de modo que o produtor absorve mais retrabalho interno antes do envio do material.
